Udforsk en verden af ​​flanger

På det industrielle område er flanger et vigtigt element i forbindelse af rør og udstyr, og i flangernes verden er GB, JB, HG tre standarder retningslinjer, som ikke kan ignoreres. Samtidig giver forskellige typer flanger, såsom flade svejsede flanger, hals flade svejsede flanger, muffe svejsede flanger, nakke stødsvejsede flanger og flangedæksler, et rigt valg til ingeniørarbejde. Sinton vil dykke ned i disse standarder og typer, såvel som deres tilsvarende kodenavne, for at afsløre den farverige verden af ​​flanger for dig.

Lad os først se på de tre store standarder GB, JB og HG. GB er den nationale standard, JB er ministeriet for maskiner standard, HG er ministeriet for kemisk industri standard. Disse tre standarder tjener forskellige områder og sikrer, at flanger er udbredt i alle samfundslag. GB-standarden er blevet bredt anerkendt i ingeniørprojekter med sin nationale myndighed, JB-standarden fokuserer mere på maskinteknik, og HG-standarden spiller en vigtig rolle i den kemiske industri. At forstå disse standarder hjælper ingeniører med at træffe informerede valg baseret på specifikke behov.

Lad os derefter fokusere på typen af ​​flange. Fladsvejset flange, halssvejset flange, muffesvejset flange, nakkestødsvejset flange og flangedæksel, hver type har sine egne unikke karakteristika og anvendelsesscenarier.

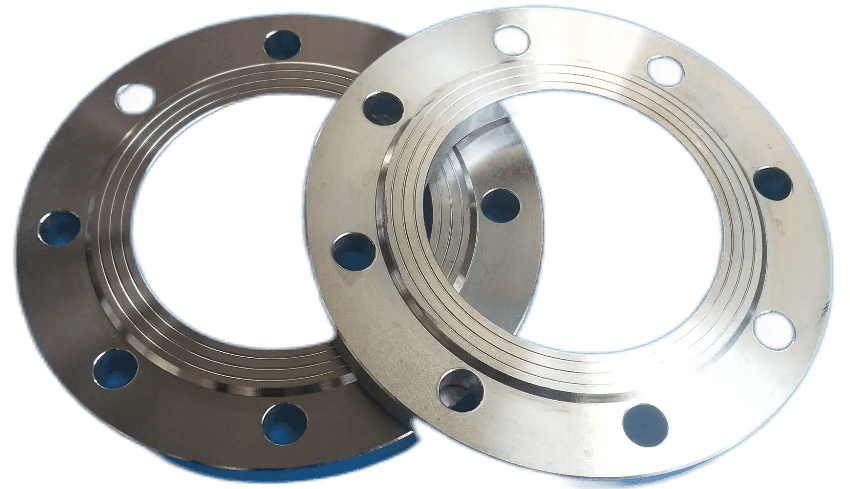

Flad svejset flange: flad svejset flange er også kendt som lapsvejset flange, forbindelsen af ​​den flade svejsede flange og røret er at indsætte røret i det indre hul i flangen til den passende position og derefter lapsvejset, dets fordel er at svejsesamlingen er nemmere at justere og prisen er billig, så den er meget brugt. Ifølge den interne trykberegning er styrken af ​​den flade svejsede flange omkring to tredjedele af den relative svejseflange, og udmattelseslevetiden er omkring en tredjedel af den stødsvejsede flange. Derfor er den flade svejsede flange kun egnet til rørledningssystemet, hvor trykniveauet er relativt lavt, og trykudsving, vibrationer og stød ikke er alvorlige. (Fordele: velegnet til generel teknik, nem installation, lav pris);

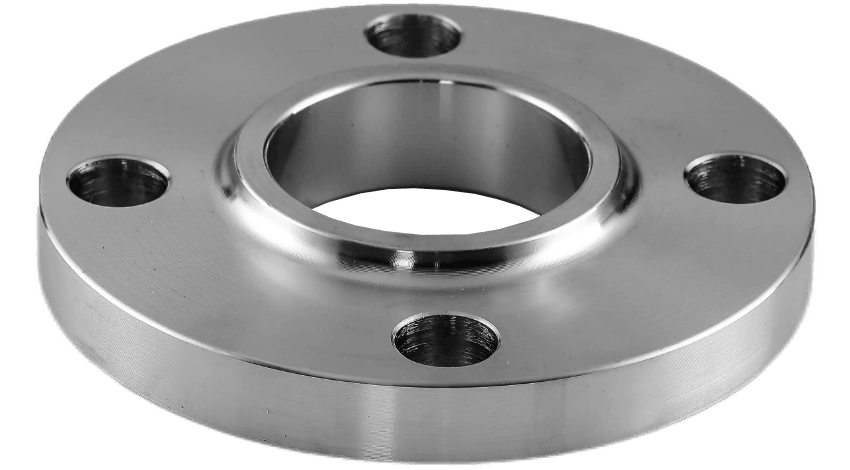

Halsfladsvejsede flange: Halsfladsvejsede flange er den samme som pladefladsvejsede flange, og stålrøret, rørfittings osv. indsættes i flangen gennem filetsvejsningen og udstyret eller rørforbindelsesflangen. Fladsvejset flange med hals er også en fladsvejset flange, fordi den er kort hals, hvilket forbedrer styrken af ​​flangen og forbedrer flangens bærekraft. Så det kan bruges til producenter af rørledningsudstyr med højere tryk. (Fordele: god stivhed og tætning, ofte brugt i højtemperatur- og højtryksmiljøer);

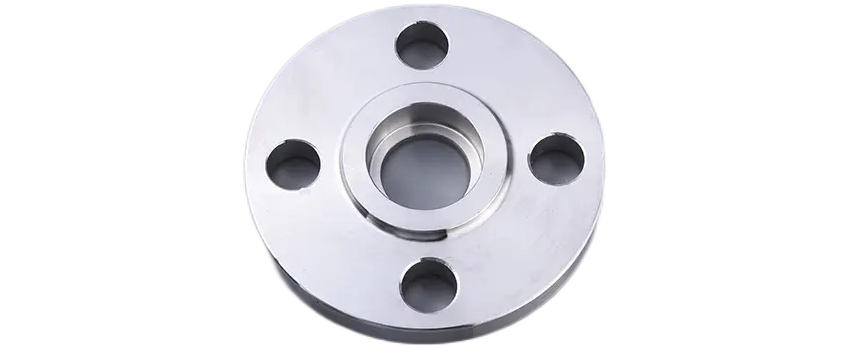

Muffesvejseflange: Muffesvejseflangen er en flange med den ene ende og den anden ende af røret svejset med bolte. Det er almindeligt anvendt i rørledninger med PN≤10.0Mpa og DN≤40. (Fordele: nem at installere, egnet til lavtrykssystem, er en af ​​de almindelige flangetyper);

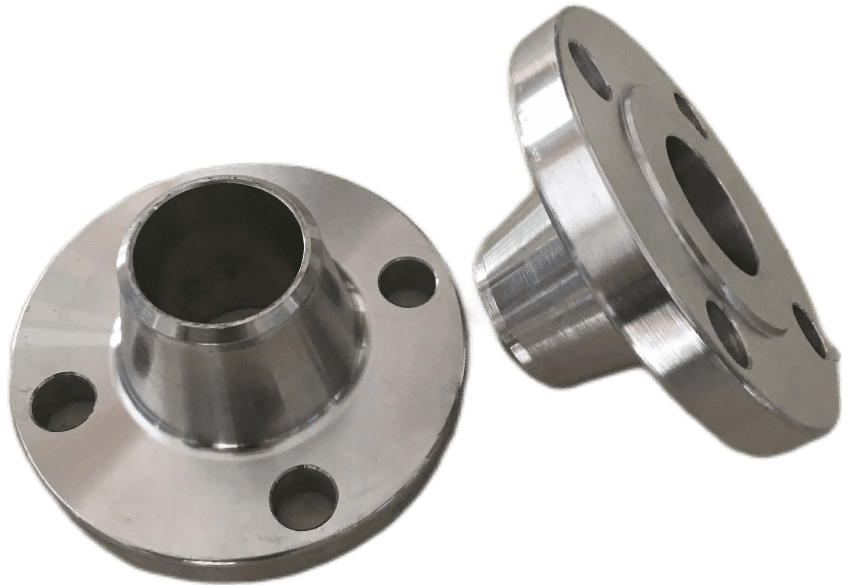

Halsstødsvejset flange: Halsstødsvejset flange er også kendt som højhalsflange, den er forskellig fra andre flanger ved, at der er en lang og skrå høj hals fra flangen og rørsvejsning til flangen, vægtykkelsen af ​​denne sektion af høj hals overgår gradvist til vægtykkelsen langs højderetningen, hvilket forbedrer spændingsdiskontinuiteten, hvilket øger styrken af ​​flangen. Halsstødsvejseflange bruges hovedsageligt under barske arbejdsforhold, såsom termisk rørudvidelse eller andre belastninger for at gøre flangen udsat for større belastning, eller spændingsændringer gentagne gange; Tryk, temperatur svinger meget rørledning og høj temperatur, højtryk og lav temperatur rørledning under nul. (Fordele: velegnet til høje temperaturer og højtryksforhold, med god korrosionsbestandighed);

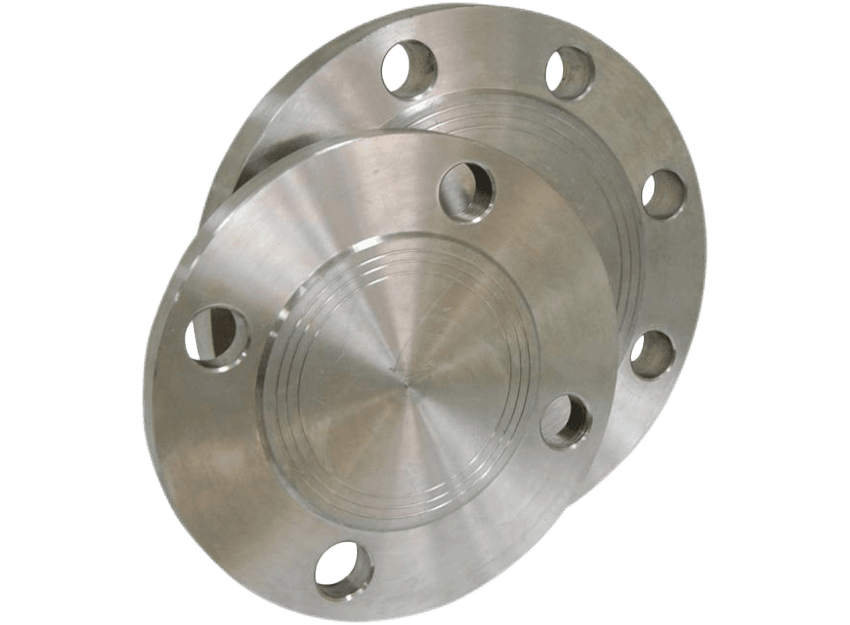

Flangedæksel: Flangedæksel kaldes også blindflange, blindplade. Det er en flange uden hul i midten til tætning af rørproppen. Funktionen er den samme som det svejste hoved og trådhætten, men blindflangen og hætten kan til enhver tid fjernes, og det svejsede hoved er det ikke. Praktisk anvendelse i varmeindustrien til at gøre svejsning varmerør eller varmeveksling udstyr svejsning varmeveksler rør er mere brugt. (Fordel: Bruges til at lukke flangeforbindelsen for at beskytte rørledningen og udstyret mod det ydre miljø).

Hver type flange har sit tilsvarende kodenavn, som er ingeniørernes almindelige sprog. Kendskab til disse koder giver mulighed for hurtigere og mere præcist valg af den passende flange. For eksempel har flangekoden under GB-standarden, flangekoden under JB-standarden og flangekoden under HG-standarden alle deres egne karakteristika, der afspejler deres gode ydeevne på deres respektive områder.

I flangerverdenen giver GB, JB, HG tre standarder et solidt fundament for ingeniørarbejde, og forskellige typer flanger giver en bred vifte af muligheder for ingeniører. Med en dyb forståelse af disse standarder og typer kan ingeniører være mere fleksible til at håndtere tekniske udfordringer og sikre sikker og pålidelig drift af rørledninger og udstyr. Flenger forbinder alle dele af den industrielle verden og bliver en uundværlig del af projektet.
