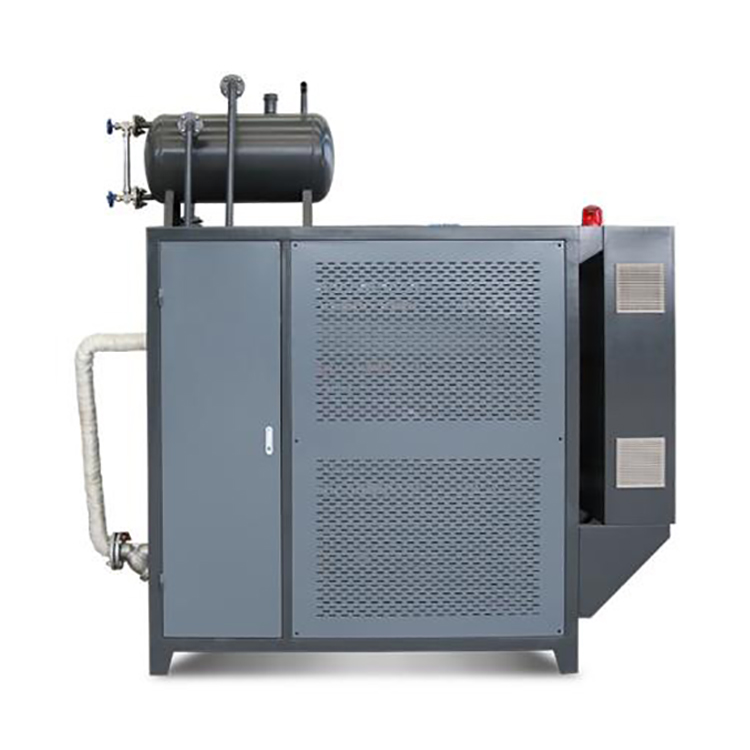

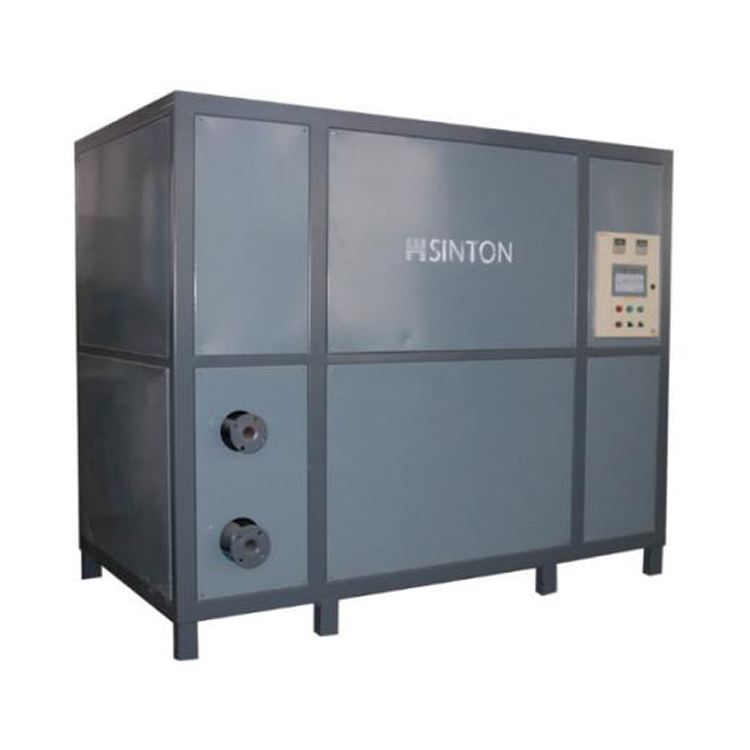

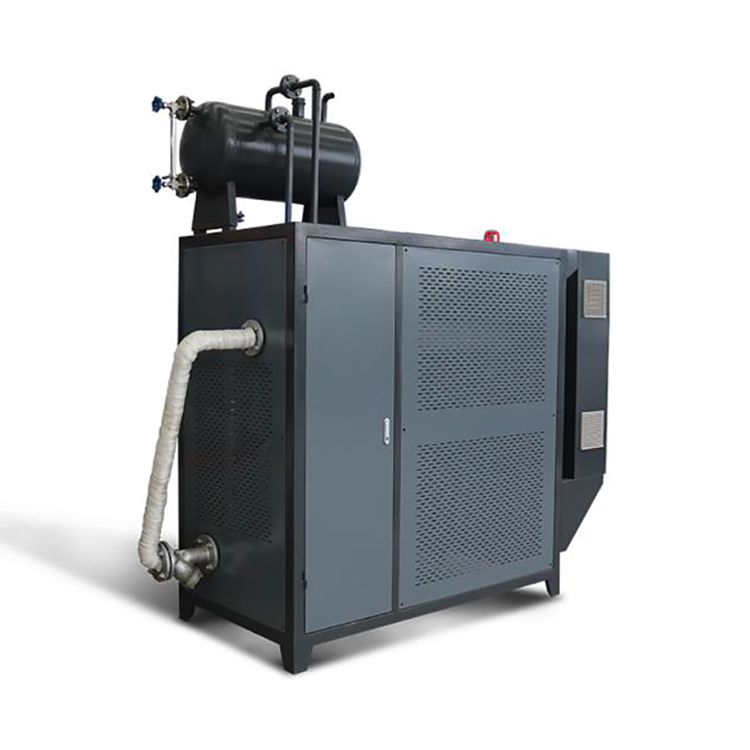

Elektromagnetisk varmeledende olievarmer

Arbejdsprincip

Princippet for elektromagnetisk induktionsopvarmning er, at den vekselstrøm, der genereres af induktionsvarmestrømforsyningen, genererer et vekslende magnetfelt gennem sensoren (dvs. spolen), og den magnetiske ledende genstand placeres i den for at skære den vekslende magnetiske feltlinje, derved genereres en vekselstrøm (dvs. hvirvelstrøm) inde i objektet. Hvirvelstrømmen får atomerne inde i objektet til at bevæge sig uregelmæssigt med høj hastighed, og atomerne kolliderer og gnider mod hinanden for at producere varmeenergi, som har den virkning, at genstande opvarmes. Det vil sige, ved at omdanne elektrisk energi til magnetisk energi, opvarmet stållegeme inducerer magnetisk energi og genererer varme.

Fordele ved elektromagnetisk opvarmning:

1. Den kan hurtigt opvarmes. Elektromagnetiske bølger kan generere induceret strøm i objektet, hvilket forårsager, at varme genereres direkte inde i objektet. Energien udnyttes meget og opvarmningshastigheden er høj;

2. Temperaturen kan justeres nøjagtigt. Elektromagnetisk opvarmning kan nøjagtigt styre varmeeffekten. Sammenlignet med traditionelle opvarmningsmetoder er temperaturjusteringen mere fleksibel;

3. Høj sikkerhed, fordi elektromagnetisk opvarmning genererer induceret strøm og ikke kræver flamme eller åben ild, så der er ingen risiko for åben ild eksplosion;

4. Det kan reducere energiforbruget. Elektromagnetisk opvarmning genererer kun varme til de genstande, der skal opvarmes. Der er intet varmetab i traditionelle opvarmningsmetoder, så det er mere energibesparende.

5.Sikker og pålidelig: Olie-elektricitetsadskillelse, ingen koksophobning og ingen lækage forbedrer brugssikkerheden i høj grad. Blødstart med lav spænding reducerer skaden af ​​strømstød og undgår skader på udstyr på grund af spændingsudsving. Frekvenskonverteringseffekten udgangsdelen kan automatisk justere størrelsen af ​​strømmen i henhold til spændingsudsving for at sikre konstant effekt og vil ikke blive beskadiget på grund af utilstrækkelig elektrisk bæring på grund af stigningen i spænding og strøm.Varmen samler sig inde i varmelegemet, og overfladetemperaturen på elektromagnetisk spole er lidt højere end indendørstemperaturen, som kan røres sikkert og har god isolering uden høj temperaturbeskyttelse.

6.Højeffektivitet og energibesparende: højfrekvent elektromagnetisk induktionsopvarmning, gennem elektromagnetisk induktion virker direkte på vandtanken, hvilket får selve vandtanken til at varme op, hvilket reducerer ledningsprocessen gennem mediet, mindre varmetab, høj termisk effektivitet, øjeblikkelig opvarmning, intet behov for varmelagringskapacitet, øjeblikkelig termisk effektivitet kan være så høj som 98% eller mere, under de samme forhold er det 20% energibesparende end naturgas, hvilket i høj grad sparer produktionsomkostninger.

7. Nøjagtig temperaturkontrol: spolen i sig selv genererer ikke varme, den termiske modstand er lille, den termiske inerti er lav, temperaturen på tøndens indre og ydre vægge er konsistent, temperaturkontrollen er real-time og nøjagtig, olietemperaturstyringsevnen er væsentligt forbedret, og produktionseffektiviteten er høj.

8.Forbedre miljøet: elektromagnetisk opvarmningsudstyr vedtager intern opvarmningsmetode, varmen samles inde i varmelegemet, og den eksterne varme spredes ikke. Adopter ren energi og eliminer emissioner af skadelige stoffer såsom kuldioxid. Skab en miljøvenlig, sikkert og behageligt produktionsmiljø for frontlinjeproduktionspersonale.

9. Levetid: elektromagnetisk, højtemperaturbestandig ledning i industriel kvalitet, brugt i mere end 15 år.

10. Stille lyd: Frekvensen af ​​den termiske strømforsyning er 20.000 HZ, hvilket overstiger den normale lyttefrekvens for den menneskelige krop, hvilket ikke kun forbedrer den termiske effektivitet, men også er lydløs og miljøvenlig.

11.Vedligeholdelse: Elektromagnetisk induktionsopvarmning. Når du arbejder, er kernekomponenten i opvarmning et fast magnetfelt. Efter vandet er passeret igennem, magnetiseres det, og vandets struktur magnetiseres. Systemet er vedligeholdelsesfrit.

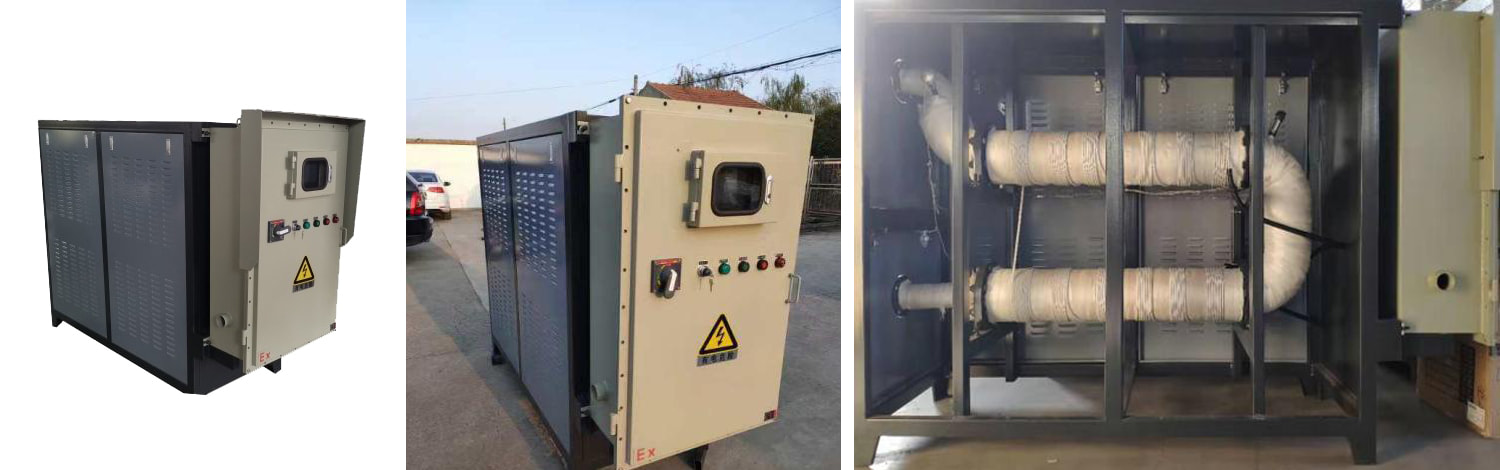

Eksplosionssikker elektromagnetisk varmelegeme ydeevne

1. Hovedstrukturen er lavet af stål med stærk bæreevne;

2. Varme overføres indad med høj termisk effektivitet;

3. Indløbs- og udløbsolietemperaturmålerdisplay, let at overvåge;

4.Varmeeffekten skiftes frit for at opretholde en konstant temperatur;

5. Den omgivende temperatur er inden for 100 ℃, frit justerbar;

6. Oversigtsvisning af trafikdata, intelligent styring;

7. Trykvisningsfunktionen er komplet, hvilket er let at overvåge;

8. Kontrolboksen er forseglet og sikker, brandsikker og eksplosionssikker;

9.Automatisk alarm til temperaturregistrering, god sikkerhed.

Ulemper ved elektromagnetisk opvarmning:

1. Omkostningerne er højere. Sammenlignet med traditionelle opvarmningsmetoder er elektromagnetisk opvarmningsudstyr dyrere;

2. Der er begrænsninger for de materialer, der kan opvarmes. Elektromagnetisk opvarmning er kun til ledende materialer, og isoleringsmaterialer kan ikke opvarmes direkte;

3. Sammenlignet med modstandsopvarmning er strukturen mere kompleks og kræver mere faglig viden.

Fordele ved modstandsopvarmning:

1. Enkel struktur, lave omkostninger og høj popularitet.

2. Meget brugt. Modstandsopvarmning er meget udbredt i industriel produktion, bolighygiejne og videnskabelig forskning;

3. Let at styre. Præcis varmestyring kan opnås ved at justere strøm og spænding, hvilket er let at betjene;

4. Høj varmetemperatur. Resistiv opvarmning kan producere meget høje temperaturer og kan bruges i en række forskellige miljøer;

5. Varmeeffekten er stabil. Modstandsopvarmning kan holde temperaturen stabilt under opvarmningsprocessen og er mere på linje med traditionelle opvarmningsmetoder.

Ulemper ved modstandsopvarmning:

1. Højt energiforbrug. Resistiv opvarmning giver typisk mere varmetab og er derfor mere energikrævende;

2. Opvarmningshastigheden er langsom. Resistiv opvarmning tager relativt lang tid at nå den ønskede temperatur;

3. Sikkerhedsfarer. Fordi modstandsopvarmning kræver elektrisk opvarmning, kan kredsløbslækage eller elektrisk fejl forårsage sikkerhedsrisici;

4. Over for materielle begrænsninger. Nogle materialer, såsom keramik, glas osv., er vanskelige at udføre modstandsopvarmning på grund af deres ikke-ledende egenskaber.

Elementerne til valg af elektromagnetiske varmeapparater inkluderer:

1. Energieffektivitet og opvarmningshastighed: I applikationer, der forfølger høj energieffektivitet og hurtig opvarmning, kan elektromagnetiske varmeapparater have flere fordele.

2. Temperaturkontrolkrav: I tilfælde, hvor der kræves mere præcis temperaturstyring, kan temperaturjusteringsfleksibiliteten ved elektromagnetisk opvarmning være mere egnet.

3. Sikkerhedshensyn: Karakteristikken af ​​ingen åben ild og eksplosionsfare er en vigtig faktor i nogle miljøer med højere sikkerhedskrav.

4. Anvendelsesområder og materialebegrænsninger: Bedømmelse af, om elektromagnetisk opvarmning er anvendelig i henhold til materialet i den genstand, der opvarmes, såsom om den er ledende.

5. Omkostningsfaktorer: Selvom prisen på det elektromagnetiske varmelegeme er højere, kan det stadig være attraktivt, når man ser på energieffektiviteten og de langsigtede omkostninger.

6. Varmeeffektstabilitet: Ved anvendelser med højere krav til temperaturstabilitet under opvarmningsprocessen er det nødvendigt at veje forskellige varmeapparaters ydeevne.

7. Specifikke industribehov: Inden for nogle industriområder er der f.eks. specifikke krav til højtemperatur varmeoverførselsolie, og det kan have tendens til at vælge elektromagnetiske varmeapparater.

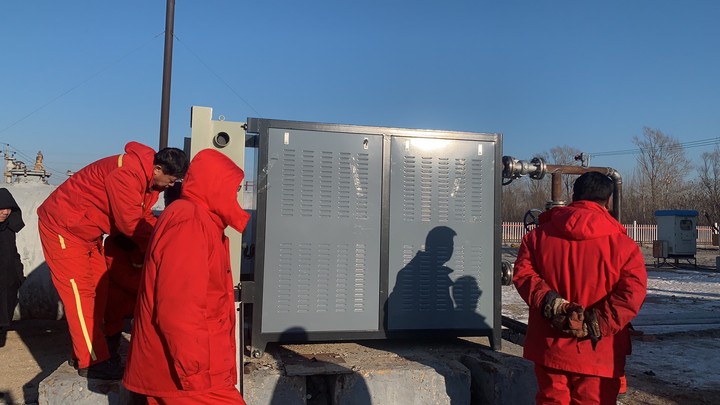

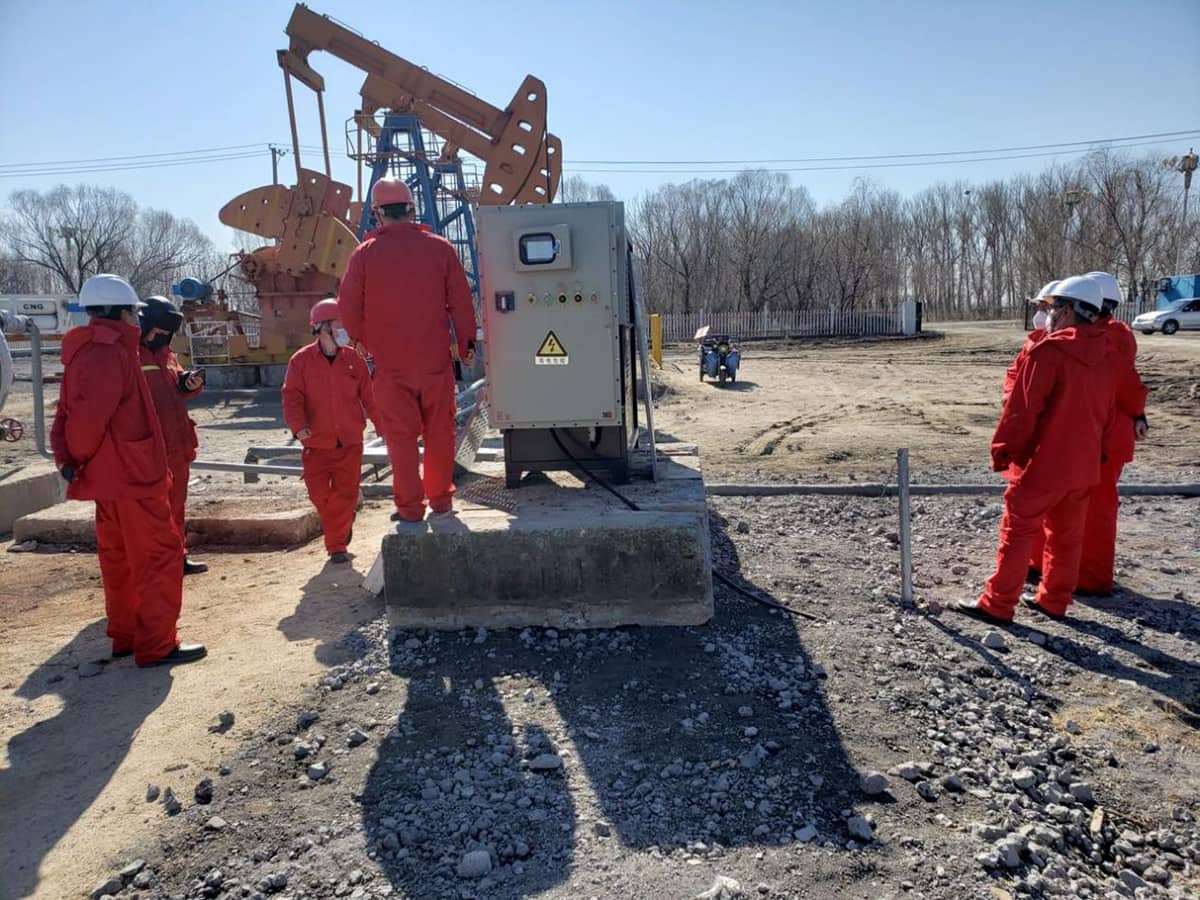

Analyse af oliefeltansøgninger

Naturgasforbrænding og opvarmning bruges generelt til råolie i Kinas oliefelter. Under opvarmningsprocessen af ​​denne metode er udstyret stort i størrelse, og der produceres skadelige stoffer som nitrogendioxid under forbrændingsprocessen. Der er sekundær forurening, naturgas er brandfarlig og eksplosiv, og sikkerhedsproduktionsulykker er tilbøjelige til at forekomme. Opvarmningsprocessen er kompleks, og den sekundære ledning af varme skal udføres gennem det vandige medium, og varmetabet er stort. Det store område af oliefeltet har tætte vandkilder, og vandet i de kolde områder i nord er let at fryse, hvilket begrænser brugen af ​​naturgas som opvarmningsmetode. Naturgasopvarmning kræver manuel vedligeholdelse, hvilket øger arbejdsomkostningerne. Udstyret til elektromagnetisk opvarmning er lille i størrelse, ingen skadelige stoffer såsom nitrogendioxid vil blive produceret under opvarmningsprocessen, der er ingen sekundær forurening, ingen farlige varer såsom brændbare og eksplosive, og sikkerhedsydelsen er pålidelig. ikke let at have sikkerhedsproduktionsulykker. Opvarmningsprocessen er direkte, og der er ikke behov for sekundær varmeledning gennem vand. Tilstanden til direkte opvarmning af råolie med elektromagnetisk udstyr bruges, og der er ingen varmeoverførselstab. Den elektromagnetiske opvarmningstilstand kræver ikke manuel vedligeholdelse, hvilket sparer arbejdsomkostninger. Derfor er den elektromagnetiske opvarmningstilstand mere velegnet til opvarmning af råolie i kinesiske oliefelter.

For tung olie og højkondensolie udvundet fra Liaohe Oilfield er oliegenvindingskapaciteten for hver maskine 30 t/dag, olieudløbsbrøndhovedets temperatur er 10 ℃, og olieudløbstemperaturen er omkring 40 ℃ efter opvarmning. Temperaturforskellen beregnes efter 30 ℃, og designtrykket er 2,5 MPa. Minimumstemperaturen om vinteren er -35 ℃, og gennemsnitstemperaturen hele året er 8-9 ℃. I lyset af Liaohe Oilfields faktiske situation , anbefaler vi at fremme brugen af ​​elektromagnetisk opvarmning.

Miljøtilpasningsevne

1. Temperatur: -20℃~60℃；

2. Luftfugtighed: ≤95 %

3. Driftsfrekvensen er mellem 14-28kHz, og mellem 15-22kHz anbefales.

Grundlæggende præstationsoversigt

1. Spænding og effektkarakteristika: 300V-450 konstant udgangseffekt;

2. Termisk effektivitet≥90%;

3.IGBT overophedningsbeskyttelsestemperatur: 95±5℃, IGBT overstrømsbeskyttelsesfunktion, fasetabsbeskyttelsesfunktion;

4. Arbejdsfrekvens: 14-28kHz;

5. Brug af en resonanskredsløbstopologi i fuldbro-serien, drevet af en højtydende IGBT-driverchip og en højeffektiv resonansdriftstilstand;

6.Den har en blød-start opvarmning/stop-tilstand, som er sikker og pålidelig og har en lang levetid ved hyppig opstart.；

7. Med varmespiral kortslutningsbeskyttelsesfunktion;

8. Det har en temperaturdetektionsport med en nøjagtighed på 10 cifre, og detektionstemperaturområdet er 0-150 ℃; den kan indstilles til en blød kontakt for at styre start og stop.；

9.Med flere spoler overlejret med en effekt på mere end 999KW fungerer det uden at forstyrre hinanden.；

10.Kan tilsluttes maskinen for at arbejde; flere bevægelser arbejder sammen uden at forstyrre hinanden;

11. Ved hjælp af unik teknologi styres kredsløbet præcist til at arbejde effektivt i den svage induktanszone, og bevægelsen kan arbejde ved mere end 500 grader for at opretholde en konstant effekt.；

12. Den gennemsnitlige problemfri tid er mere end 10.000 timer;

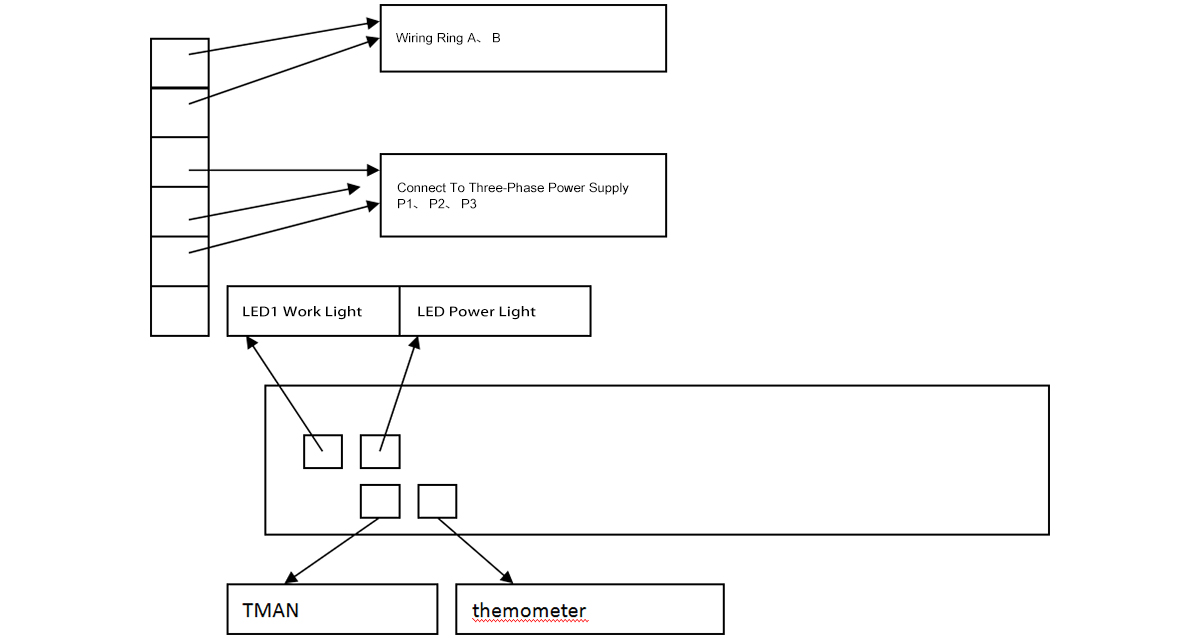

Systemledningsbeskrivelse og skematisk diagram

Anvendelse

1. Kul-til-elektricitetsindustrien er blevet meget brugt, såsom bomuldstørring, jujube-tørring, majstørring, korntørring mv.

2. Plast- og gummiindustrier, såsom filmblæsemaskiner, trådtræksmaskiner, sprøjtestøbemaskiner, granulatorer, gummiekstruder, vulkaniseringsmaskine, kabelproduktionsekstruder osv. til plast.

3. Den farmaceutiske og kemiske industri, såsom: særlige infusionsposer til medicin, plastikudstyrs produktionslinjer, væskevarmerørledninger i den kemiske industri mv.

4. Energi- og fødevareindustrier, såsom opvarmning af råolierørledninger; fødevaremaskiner, såsom superfragtfly og andet udstyr, der kræver elektrisk opvarmning.

5. Højeffekt kommerciel induktionskomfurbevægelse.

6. Byggematerialeindustrien, såsom: gasrørsproduktionslinje, plastrørproduktionslinje, PE plast hårdt fladt net, geoteknisk maskeenhed, automatisk hulformningsmaskine, PE honeycomb panel produktionslinje, enkelt- og dobbeltvægget korrugeret rørekstruderingsproduktionslinje, sammensat luftpude filmenhed, PVC hårdt rør, kernelag skumrør produktionslinje, PP ekstruderet transparent plade produktionslinje, ekstruderet polystyren skum rør, PE strækfilm enhed.

7. Tørring og opvarmning i trykkeriudstyr.

Pleje af elektromagnetisk varmelegeme

Med hensyn til levetiden for elektromagnetiske varmeapparater er alles opmærksomhed gradvist blevet rettet mod dem. Levetiden for elektromagnetiske varmeregulatorer varierer generelt fra tre til fem år, men dens levetid er i høj grad relateret til flere faktorer.

1. Om produktet er installeret korrekt. Tykkelsen af ​​den varmeisolerende bomuld, der kræves for hver elektromagnetisk varmelegeme og elektromagnetisk varmering, tykkelsen og længden af ​​viklingen, induktansværdien og indgangsstrømværdien er alle forskellige og skal være i overensstemmelse med producentens monteringsanvisninger på fabrikken som standard.Og afstanden mellem spolegrupperne mellem hver elektromagnetisk varmestyreplade er mere end 10 cm er også meget vigtig, fordi at komme for tæt på vil påvirke hinanden.Kun når det elektromagnetiske varmelegeme er installeret inden for det normale parameterområde, kan den langsigtede stabile drift garanteres.

2.Værkstedets miljø omfatter støv, støv og fugt. Generelt gælder det, at jo større støv, jo mere ugunstigt er det for bundkortet til elektromagnetisk varmestyring. Hvis støvet er relativt stort, skal blæseren på det elektromagnetiske varmelegeme rengøres regelmæssigt. Det luftkølede elektromagnetiske varmelegeme afleder hovedsageligt varme, og indendørsventilationen er bedre for at undgå, at blæseren sidder fast, og bundkortet kan ikke aflede varme, hvilket får komponenterne til at overophede og brænde ud.

3. Graden af ​​kærlighed til produktet. For brugere med relativt meget støv og støv på værkstedet, bør de regelmæssigt børste blæseren på det elektromagnetiske varmelegeme med en børste, og støvet på den elektromagnetiske varmespole. Til spolen er der ikke behov for tunge genstande for at holde den nede eller skære den. Sprøjt ikke ofte vand på spolen eller den elektromagnetiske induktionsvarmer. For ikke at tale om at udsætte den elektromagnetiske varmeovn for et udendørs miljø, for hvis det udendørs miljø møder en regnvejrsdag, vil det helt sikkert blive vådt, og det vil forårsage skade, hvis den tændes uden at tørre ud.Eller i friluftsmiljøet kommer der mere regn og dug om morgenen, hvilket gør, at printpladen bliver våd. Tænde uden tørring vil også medføre, at kredsløbet indeni kortsluttes.

Installationsvejledning

1. Højstrøms input- og outputforbindelsesledningerne skal være stramt fastgjort for at sikre god kontakt og forhindre samlingerne i at varme op.

2. Chassiset skal være godt jordet for at forhindre statisk elektricitet og lynnedslag;

3. For at oprette forbindelse til den eksterne kontrolgrænseflade skal du være opmærksom på polariteten, og forbindelseslinjen bør ikke vikles med højstrømslinjen for at undgå interferens.；

Grundlæggende arbejdsparametre

Arbejdsspændingsområde: 320VAC–420VAC

Frekvensområde: 4kHz ~40kHz (normal fuld-effekt driftsfrekvens er 13 kHz til 22kHz)

Spoleinduktansbestemmelse:

Spolens induktans kan vikles med reference til parametrene i tabellen nedenfor. Induktansforskellen er for stor, eller diameteren er ikke passende, hvilket vil få varmeren til at fungere unormalt.Afhængigt af formålet vil parametrene være lidt forskellige. Derudover, når flere maskiner arbejder sammen, adskilles spolerne på forskellige maskiner med mere end 20 cm for at undgå gensidig interferens.

Oprulning af spoler

Spolens viklingsmetode er lidt forskellig afhængigt af hver brugssituation og forskellen i effekt. I de fleste tilfælde er viklingsmetoden vist i nedenstående figur: Inden vikling skal du pakke ca. 25 mm tyk varmeisolerende bomuld ind og lade 10 til 20 cm intervaller for hver sektion. Indpak derefter næste afsnit. Termostatens temperaturmåleprobe kan fastgøres i intervalområdet.
